Безопасность склада: защита стеллажей от столкновения складской техники

Большинство повреждений стеллажей возникает не из-за брака металлоконструкций, а из-за контактов с техникой: вилочные погрузчики, ричтраки, штабелеры, электротележки. Даже единичный удар снижает несущую способность рамы или балки и может привести к прогрессирующему разрушению. Эта статья системно разбирает: какие риски существуют, как проектом и организацией движения снизить вероятность столкновений, какими средствами защитить стеллажи, как выстраивать регламенты инспекций и обучения персонала.

СОДЕРЖАНИЕ

• 1. Карта типовых рисков и причин столкновений
• 2. Проектные и планировочные меры
• 3. Средства пассивной защиты стеллажей
• 4. Активные меры: управление движением и скоростью
• 5. Требования к полу и покрытию
• 6. Регламенты инспекций и обслуживания
• 7. Обучение и дисциплина персонала
• 8. Пример из практики
• 9. Экономика проекта безопасности: как считать окупаемость
• 10. Пошаговый план внедрения
• Часто задаваемые вопросы (FAQ)

1. Карта типовых рисков и причин столкновений

1. Конструктивные факторы

• Узкие проезды, не учитывающие габариты техники и грузов.
• Недостаточная видимость в «слепых» зонах, особенно в зонах выезда из туннелей drive-in, у ворот, в стык-местах.
• Неровности пола, перепады высот, разрушенные швы.

2. Организационные факторы

• Отсутствие разметки и правил приоритета движения.
• Смешение потоков пешеходов и техники без ограждений.
• Работа на повышенной скорости, отсутствие ограничителей у опасных участков.

3. Человеческий фактор

• Недостаточная подготовка операторов.
• Усталость, высокая сменная нагрузка, невыполнение чек-листов.
• Отсутствие санкций за нарушение маршрутов и скоростного режима.

2. Проектные и планировочные меры

Даже до выбора защитной арматуры нужно убедиться, что планировка и геометрия складских зон безопасны.

• Проезды. Ширина должна учитывать габариты техники, ширину груза и запас на маневрирование. Для разворотов закладывайте дополнительные карманы в начале и конце коридоров.
• Зоны ожидания и разъезда. В длинных коридорах устраивайте «карманы» для разъезда, запрещайте встречное движение там, где это невозможно.
• Ворота, рампы, док-зоны. Устанавливайте направляющие, зеркала и световую сигнализацию, разделяйте входящие и исходящие потоки.
• Освещение и обзор. Достаточная подсветка стеллажных тоннелей, отсутствие слепящих зон, светоотражающие маркеры на торцах рам.

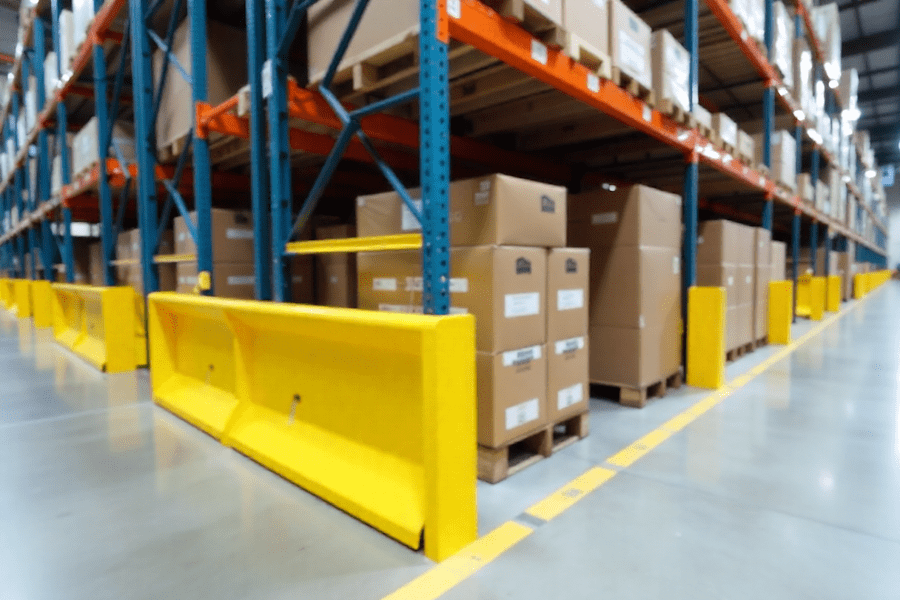

3. Средства пассивной защиты стеллажей

Выбор защитной фурнитуры зависит от типа стеллажа, интенсивности трафика и массы техники.

1. Колонные протекторы (защита стоек)

• Локальные накладки на стойки рам паллетных стеллажей.
• Демонтируемые или анкеруемые, энергоемкие полимерные или стальные.
• Ставятся на угловых и крайних стойках, в «красных» зонах.

2. Торцевые отбойники и барьеры ряда

• Низкие силовые барьеры, защищающие торцы пролётов от бокового удара.
• Обязательны в местах, где тележки заходят под углом.

3. Направляющие рельсы в коридорах

• Для узких проходов, drive-in/drive-through систем, канальных стеллажей.
• Задают траекторию и не позволяют технике «срезать» угол и задеть рамы.

4. Пешеходные ограждения и дверные модули

• Физическое отделение пешеходных троп от зон техники.
• Самозакрывающиеся секции на переходах.

5. Защита балок и сетки удержания груза

• Насадки на балки для защиты от вил.
• Задние сетки, предотвращающие падение товара в пешеходные или технологические зоны.

6. Угловые и дверные отбойники здания

• Защита внешних углов колонн, ворот, док-станций, колонн здания.

4. Активные меры: управление движением и скоростью

• Разметка и знаки. Сплошные и прерывистые линии, стоп-линии, направления движения, указатели приоритета, знаки ограничений скорости.
• Односторонние маршруты. В узких коридорах вводите одностороннее движение, чтобы исключить встречные разъезды.
• Ограничители скорости. Программные лимиты на технике, физические «шпоры» замедления перед воротами и поворотами, световые предупреждения.
• Светофоры и датчики присутствия. На слепых выходах и пересечениях потоков.
• Зеркала панорамные. На перекрёстках и в зонах поворота с плохой видимостью.
• Правила приоритета. Четко закрепленные процедуры: кто уступает при выезде из коридора drive-in, при движении вдоль магистрального прохода, при въезде на рампу.

5. Требования к полу и покрытию

• Ровность. Допуски по плоскости должны исключать «подпрыгивание» техники и наклон грузов.
• Несущая способность. Пол должен выдерживать статические и динамические нагрузки выбранной техники.
• Антискольжение. Коэффициент трения системно влияет на тормозной путь; учитывайте загрязнение и влажность.
• Швы и деформационные стыки. Защита швов, отсутствие ступенек на колее техники.

6. Регламенты инспекций и обслуживания

• Ежедневные осмотры оператором. Визуальная проверка критичных зон, фиксация в чек-листе.
• Еженедельные осмотры бригадиром. Контроль протекторов, анкеров, балок, отбойников, маркировки.
• Периодические профессиональные инспекции. Измерение деформаций, проверка вертикальности рам, состояния крепежа, анкеров, пола.
• Журнал ударов и повреждений. Любой контакт с конструкцией фиксируется, узел выводится из эксплуатации, проводится оценка и ремонт/замена.
• Классификация повреждений. Зеленая зона — наблюдение; желтая — ограничение и ремонт; красная — немедленное разгрузка и блокировка яруса/рамы.

7. Обучение и дисциплина персонала

• Вводный курс для всех операторов и грузчиков: маршруты, приоритеты, скоростной режим, «мертвые зоны», знаки, процедуры остановки.
• Отработка маневров на макете или в симуляторе: въезд/выезд из узких коридоров, работа на высоте, парковка, разворот.
• Регулярная переаттестация и анализ инцидентов: разбор видеозаписей, корректировка маршрутов и разметки.
• Система мотивации и ответственности: награды за безаварийные периоды, санкции за нарушения правил.

8. Пример из практики

Исходные данные. Склад пищевой продукции 6 000 м², паллетные ряды, смешанный трафик ричтраков и электропогрузчиков, 4 инцидента касания рам за квартал.

Внедренные меры.

• Установка торцевых барьеров и протекторов стоек на всех крайних позициях.
• Разделение движения на магистралях, односторонние коридоры, светофор на слепом выезде.
• Ограничение скорости на технике, зеркала на поворотах, усиление освещения тоннелей.
• Введение ежедневных чек-листов и ежемесячного аудита зон повышенного риска.

Результат за 6 месяцев.

• Снижение контактов с конструкциями на 82 процента.
• Ноль случаев выгрузки аварийных ярусов.
• Сокращение простоев по безопасности на 70 процентов.
• Окупаемость затрат на защиту и разметку в пределах одного года за счет сокращения ремонтов и простоев.

9. Экономика проекта безопасности: как считать окупаемость

• Базовая метрика: стоимость одного инцидента = ремонт металлоконструкций + вынужденная разгрузка и простой + риск порчи товара + административные издержки.
• Сравнение сценариев: без защиты / с минимальным набором защиты / с комплексной защитой и организационными мерами.
• Ожидаемое снижение инцидентов умножается на среднюю стоимость инцидента — это «выручка безопасности».
• Порог окупаемости: делим затраты на внедрение на ожидаемую годовую «выручку безопасности».

10. Пошаговый план внедрения

1. Аудит: карта рисков, инвентаризация повреждений, анализ трафика и видео.
2. Проект: план разметки и маршрутов, спецификация защитных элементов, узлов, ограждений.
3. Пилотная зона: установка защиты и разметки на одном участке, контроль инцидентов 4–6 недель.
4. Масштабирование: поэтапная установка по зонам без остановки склада.
5. Регламенты: чек-листы, инспекции, журнал инцидентов, классификация повреждений.
6. Обучение: вводный курс, переаттестация, обновление инструкций.
7. Контроль и улучшения: ежеквартальный анализ KPI, коррекция маршрутов и защит.

Часто задаваемые вопросы (FAQ)

1. Где ставить защиту в первую очередь при ограниченном бюджете? На углы и торцы рядов, в зонах выхода из коридоров и у ворот. Это точки с максимальной концентрацией инцидентов.

2. Полимерные протекторы или стальные отбойники — что выбрать? Полимерные энергоемкие решения лучше гасят удар и не требуют частой перекраски, сталь лучше работает при низких температурах и в местах, где возможен жёсткий контакт. Часто используется комбинированный подход.

3. Достаточно ли одной разметки без физической защиты? Нет. Разметка снижает вероятность, но не физически останавливает технику. В «красных» зонах нужны барьеры и протекторы.

4. Как понять, что стойка подлежит выводу из эксплуатации? При видимой деформации, нарушении вертикальности, повреждении отверстий под балки, отрыве анкеров — участок должен быть немедленно разгружен и заблокирован до оценки специалистом.

5. Можно ли сокращать скорость программно на всей технике? Да, это один из наиболее эффективных инструментов, особенно если дополнить его физическими ограничителями и светозвуковыми предупреждениями в опасных зонах.

Заключение

Безопасность стеллажей — это комплекс проектных, технических и организационных решений. На результат влияет не один «чудо-отбойник», а сочетание правильной геометрии, разметки, физических барьеров, дисциплины движения, качества пола и регулярных инспекций. Такой подход сокращает инциденты на десятки процентов, повышает доступность оборудования и напрямую влияет на экономику склада, снижая простои и ремонтные затраты.

Рекомендуемая структура внедрения для документации

• Политика безопасности склада.
• План-схема движения техники и пешеходов.
• Реестр защитных элементов по зонам.
• График инспекций и форма чек-листов.
• Журнал инцидентов и классификация повреждений.
• Программа обучения и оценки операторов.

Если нужно, подготовлю шаблоны чек-листов ежедневного/еженедельного осмотра и типовые спецификации защитных элементов для паллетных и drive-in стеллажей.
