Мезонинные платформы: как рассчитать нагрузку и высоту конструкции

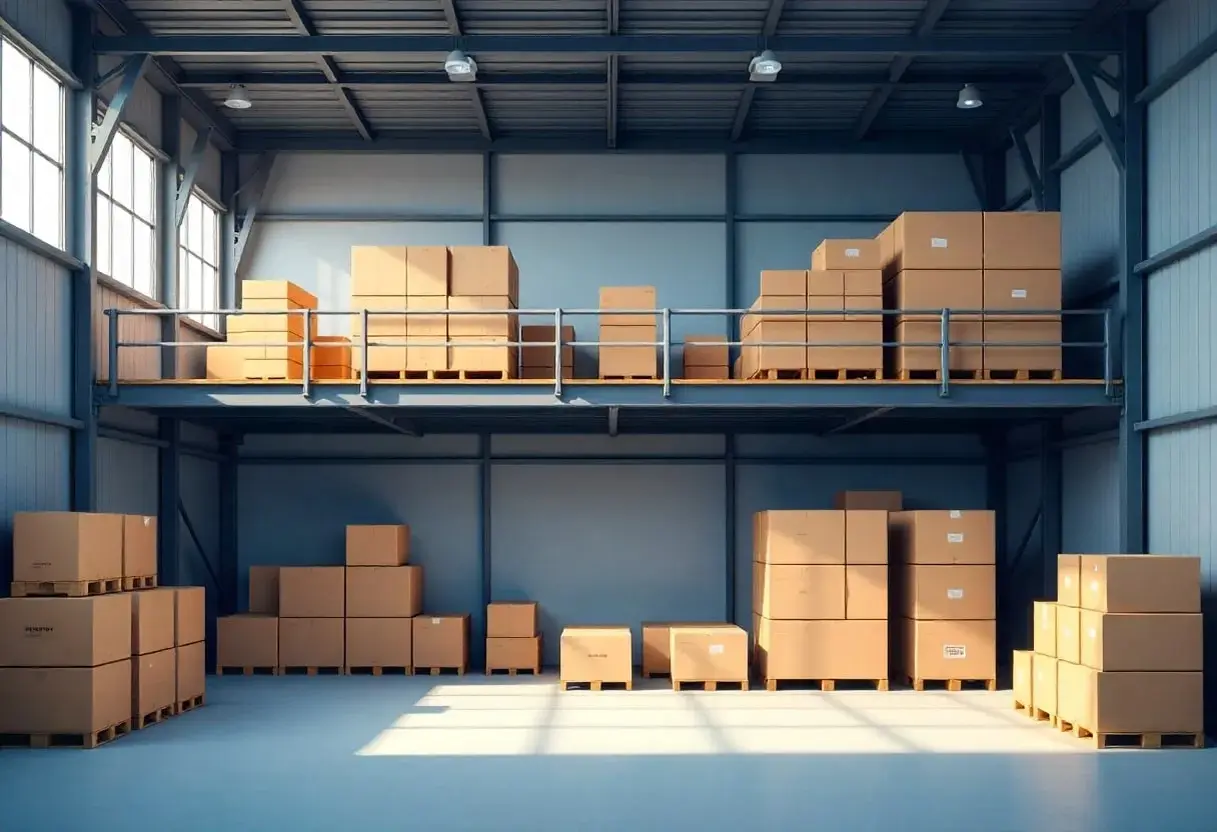

Мезонинные платформы ― это многоуровневые металлические конструкции, которые позволяют эффективно использовать пространство склада, цеха или торгового зала по высоте. По сути, это «второй этаж», установленный внутри помещения, без капитального строительства. Главный вопрос, который возникает у собственников складов и логистов: как правильно рассчитать нагрузку и высоту мезонинной платформы, чтобы конструкция была безопасной, долговечной и соответствовала нормам.

В этой статье разберёмся пошагово, какие параметры учитывать, приведём примеры расчётов и типичные ошибки.

Какие параметры влияют на расчёт мезонинной платформы

При проектировании и подборе конструкции учитываются:

Полезная нагрузка на пол (в кг/м² или т/м²).
Высота уровня платформы ― обычно от 2,4 до 5 метров.
Назначение (хранение, производство, торговая зона, офисные помещения).
Ширина пролётов и шаг колонн.
Материалы настила (металлический настил, фанера, ДСП, решётчатые панели).
Тип нагрузки: статическая (товары на стеллажах) или динамическая (передвижение техники, людей).

Расчёт полезной нагрузки

Для определения несущей способности мезонина используют понятие «нагрузка на 1 м²».

Основные диапазоны:

Лёгкие мезонины ― до 250 кг/м² (под ручное хранение, архивы).
Средние нагрузки ― 250–500 кг/м² (хранение коробов, лёгкая техника).
Тяжёлые нагрузки ― 500–1000 кг/м² (под паллеты, промышленное оборудование).

Пример расчёта:

Склад площадью 200 м² планирует установить мезонин для хранения коробок с товарами весом до 20 кг каждая.

Средняя плотность размещения ― 8 коробок на 1 м².
Общий вес на м²: 8 × 20 кг = 160 кг/м².
Добавляем 40% запаса: 160 × 1,4 = 224 кг/м².

Итого: достаточно лёгкого мезонина до 250 кг/м².

Как рассчитать высоту мезонинной платформы

Высота зависит от назначения и эргономики.

Минимальная высота этажа для людей: 2,2–2,4 м (по СНиП и нормам охраны труда).
Оптимальная высота для склада с паллетами: 2,7–3,2 м.
Для работы штабелеров ― учитывать высоту техники + запас 30–40 см.

Пример:

Если высота склада ― 6 м:

нижний уровень мезонина = 2,7 м (чтобы спокойно работать с паллетами),
верхний уровень остаётся 3,3 м ― достаточно для стеллажей под коробочное хранение.

Пошаговый алгоритм расчёта мезонина

Определите назначение (что будет храниться, будут ли работать люди, техника).
Рассчитайте нагрузку на м² с запасом 30–50%.
Выберите высоту уровня исходя из удобства и норм.
Определите шаг колонн (обычно 3–6 м).
Подберите настил (металлический лист, фанера, перфорированные панели).
Учтите дополнительные элементы: лестницы, ограждения, освещение.

Частые ошибки при проектировании мезонинных платформ

Отсутствие запаса прочности по нагрузке (выбирают «впритык»).
Неправильный выбор настила (например, ДСП в помещениях с высокой влажностью).
Игнорирование высоты техники (штабелер, погрузчик).
Отсутствие пожарных проходов и эвакуационных выходов.
Экономия на ограждениях и лестницах.

Примеры применения мезонинных платформ

Интернет-магазин: разделение склада на нижний уровень (паллеты) и верхний уровень (коробочное хранение).
Производство: первый уровень под оборудование, второй ― под офисы и склады комплектующих.
Ритейл: торговый зал на нижнем этаже, запас товара ― на мезонине.

Часто задаваемые вопросы (FAQ)

1. Можно ли установить мезонин в арендованном складе? Да, мезонин ― сборно-разборная конструкция, которую можно демонтировать и перевезти.

2. Сколько стоит 1 м² мезонина? Цена зависит от нагрузки и типа настила: от 8 000 до 15 000 руб./м².

3. Нужны ли разрешения для установки мезонинной платформы? Если конструкция не связана с капитальными изменениями, достаточно паспортов и сертификатов. Для крупных объектов ― согласование с надзорными органами.

4. Можно ли использовать мезонин для техники (погрузчики, штабелеры)? Обычно нет. Платформа рассчитана на людей и ручное перемещение товаров. Для техники проектируются отдельные усиленные решения.

5. Как долго служит мезонинная конструкция? При правильной эксплуатации ― более 20 лет. Требуется регулярный осмотр на предмет износа и коррозии.

Мезонинные платформы ― это эффективное решение для увеличения площади склада без строительства. Правильный расчёт нагрузки и высоты ― залог безопасности, долговечности и экономической выгоды. Перед установкой лучше обратиться к профессионалам для детального проектирования, чтобы избежать ошибок и максимально использовать пространство.
